CODIGO DEL RADIOAFICIONADO ONCEMETRISTA :

· CONSIDERADO ...nunca opere su estación de modo que pueda molestar a los demás.

· LEAL ... y siempre está dispuesto a ofrecer su lealtad, su ánimo y su ayuda a los colegas que lo necesiten,

· PROGRESIVO ... procurando mantenerse al día de los avances tecnológicos con una estación moderna y eficiente que se esfuerza en manejar impecablemente.

· AMIGO DE TODOS ... y opera despacio y con paciencia cuando es necesario; aconseja y apoya al principiante y siempre presta su asistencia, cooperación y consideración a los intereses de los demás. Este es el estilo del verdadero aficionado a la radio.

· DISCIPLINADO ... la radio es su diversión favorita y jamás permite que le distraiga de sus deberes familiares, laborales, escolares o sociales.

· PATRIÓTICO ... su estación y sus conocimientos siempre están listos para servir a su patria y a la comunidad que le rodea.

CODIGO Q Y CODIGO 10

· 10-1 - Recepción Mal
· 10-2 - Recepción Bien
· 10-3 - Pare El Transmitir
· 10-4 - Autorización, Mensaje Recibido
· 10-5 - Mensaje Del Relais
· 10-6 - Ocupado, Haga una pausa
· 10-7 - Fuera del servicio, dejando el aire
· 10-8 - En servicio, conforme a llamada
· 10-9 - Relance El Mensaje
· 10-10 - La Transmisión Terminó, Haciendo una pausa
· 10-11 - El hablar demasiado rápidamente
· 10-12 - Visitantes Presentes
· 10-13 - Aconseje las condiciones de weather/road
· 10-16 - Haga la recolección en...
· 10-17 - Negocio Urgente
· 10-18 - Cualquier cosa para nosotros?
· 10-19 - Nada para usted, vuelta a la base
· 10-20 - Mi localización es o cuál es su localización?
· 10-21 - Llamada de Telephone
· 10-22 - Señale en persona también
· 10-23 - Haga una pausa
· 10-24 - Asignación pasada terminada
· 10-25 - Puede usted entrar en contacto con
· 10-26 - La Indiferencia Information/Cancel Pasado Dura Message/Ignore
· 10-27 - Me estoy trasladando al canal
· 10-28 - Identifique su estación
· 10-29 - El tiempo está para arriba para el contacto
· 10-30 - No se conforma con las reglas de la FCC
· 10-32 - Le daré un cheque de radio
· 10-33 - Tráfico de la emergencia en esta estación
· 10-34 - El apuro en esta estación, ayuda a necesario
· 10-35 - Información Confidencial
· 10-36 - El tiempo correcto es
· 10-38 - La ambulancia necesitó en
· 10-39 - Su mensaje entregado
· 10-41 - Por favor consonancia al canal
· 10-42 - Accidente de tráfico en
· 10-43 - Tieup del tráfico en
· 10-44 - Tengo un mensaje para usted (o
· 10-45 - Todas las unidades dentro del rango señalan por favor
· 10-50 - Canal De la Rotura
· 10-62 - Incapaz copiar, utilizar el teléfono
· 10-62sl - incapaces copiar encendido la, banda lateral del uso - bajan (no un código oficial)
· 10-62su - incapaz copiar encendido la, banda lateral del uso - alto (no un código oficial)
· 10-65 - Aguardar su message/assignment siguiente
· 10-67 - Todas las unidades se conforman
· 10-70 - Fuego en
· 10-73 - Desvío de la velocidad en
· 10-75 - Usted está causando interferencia
· 10-77 - Contacto Negativo
· 10-84 - Mi número de teléfono es
· 10-85 - Mi direccionamiento es
· 10-91 - Charla más cercano al micrófono
· 10-92 - Su transmisor está fuera de ajuste
· 10-93 - Controle mi frecuencia en este canal
· 10-94 - Por favor déme una cuenta larga
· 10-95 - Transmita el portador muerto para 5 sec.
· 10-99 - La misión terminó, todas las unidades seguras
· 10-100 - Necesidad de ir al cuarto de baño
· 10-200 - El policía necesitó
Un radio de Banda Ciudadana se conecta con otro por rebote como hablamos anteriormente o en directo como lo hace normalmente de una estación a otra.

Existe una tabla aproximada de cobertura de estos radios que es la siguiente:

De estación Fija a Movil Terrestre 50 Kms (Directo)
De estación Fija a Fija Terrestre 200 Kms (Directo)
De estación Movil a Movil Terrestre 15 Kms (Directo)

Los Q-códigos se utilizan en muchas clases de comuncaciones por radio, incluyendo banda lateral de los CB pero no típicamente en los CB. (si su radio no tiene banda lateral, no se preocupe de Q-códigos.) los Q-códigos originados con la radio aficionada pero su uso en CBES, más tan que 10-codes, pueden variar dependiendo de quién publicó la lista.
Lo que sigue es una lista abreviada de los Q-códigos prestados de radio aficionada:
· QRM - sirva el ruido hecho, interferencia adyacente del canal
· QRN - ruido estático
· QRO - aumente la potencia
· QRP - reduzca la potencia
· QRT - cierre, claro
· QSL - la confirmación, refiere a menudo a las tarjetas de la confirmación intercambiadas por los jamones
· QSO - conversación
· QSX - haciendo una pausa en la cara
· QSY - muévase a otra frecuencia
· QTH - direccionamiento, localización

El alfabeto fonético :
. A = Alfa
· B = Bravo
· C = Charlie
· D = Delta
· E = Generación de eco
· F = Foxtrot
· G = Golf
· H = Hotel
· I = La India
· J = Juliet
· K = Kilo
· L = Lima
· M = Micrófono
· N = Noviembre
· O = Oscar
· P = Papa
· Q = Quebec
· R = Romeo
· S = Sierra
· T = Tango
· U = Uniforme
· V = Vencedor
· W = Whisky
· X = Radiografía
· Y = Yankee
· Z = Zulu

**********************************************************************************************************************************

Antena dipolo " V invertida " para Banca ciudadana

 Esta antena es muy simple, pero es efectiva y quien la fabrique puede quedar impresionado por el rendimento que experimentará.
Yo he fabricado muchas dipolos para viajes de pruebas, " Field-Day " y por cualquier emergencia que se presentara.
Las fabrico normalmente con cable eléctrico número 12.

Tambien alambre de cobre del usado en transformadores o motores eléctricos.

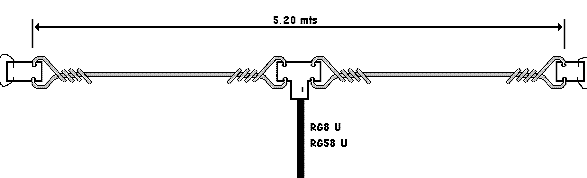

Las medidas se toman de punta a punta:

Cuando se fabrica una antena dipolo de alambre debe tenerse en cuenta que debido al " factor de velocidad " del alambre las medidas no siempre serán iguales, con tubo de aluminio se debe restar el 5 por ciento, pero con cable siempre quedan mas pequeñas, hasta un 30 por ciento.
Tambien debemos tomar en cuenta que un dipolo plano es de 75 ohmios, y al cerrarse se reduce la impedancia (ohmios).
El ángulo ideal es 130 grados
Podemos colocarla en "V" o "V invertida".

Para soportarla después de los aislantes es mejor usar cuerda de Nilon, o cuerda plástica resistente.
Para los aislantes utilizo uniones de PVC.
Si la queremos hacer con tubo de aluminio lo mejor es utilizar la información de las antenas plano de tierra y hacerla con solo un radial.

En otras bandas, 80, y 40 metros algunas veces es la única antena que podemos construir y generalmente en "V invertida".
Para la antena de extremo a extremo la fórmula es :
150 dividido entre la frecuencia en MHz,
hay que reducirla generalmente más de 10 por ciento.
Siempre con el medidor de ondas estacionarias (SWR)
Porque afecta el tamaño del dipolo: el grueso del cable, la altura, y los elementos cercanos (techos, árboles,etc)

**********************************************************************************************************************************************************

Cálculo de Longitudes para la elaboración de Antenas Dipolo


CALCULO PARA ANTENAS DE ONCEMETROS = Dipolos de ½ onda

Velocidad de luz  =    300.000 Km/seg

Para Dipolo de 1 / 2 onda en Aluminio:  142.5

Se divide por la frecuencia a la que se quiere sintonizar la antena ( Canal o Frecuencia )

 Canal 20 de la banda de once metros = 27.205

142.5  :   27. 205  =  Largo total 5.23 Mts.

( 2 brazos de  2.61 Mts. )

Para una “ V ” invertida  De alambre de cobre

Total = 4.97 Mts.

Largo de cada brazo = 2.48 Mts


Para el calculo del largo del cable en la banda de los 40 canales normales : calculada la frecuencia central del canal 20.

Cable RG/8U   :  4,41  -  8,82    - 13,23   -    17,64     -   22,05   -    26,46   --  30,87

Cable RG/58U : 3,30   -   6,61   -   9,92   -    13,22   -   16,54   -   19,84    -   23,15  -   26,46   -   29,77

Calculo para la altura de una antena para banda ciudadana : Estas altura son teoricas ya que en la altura total,  influye el tipo de terreno del lugar donde esta instalada la Antena

5,33   Mts -   10, 67 Mts.   -   16,00 Mts.  -    21, 34 Mts.  -   26,67 Mts.  - 32, 01 Mts.

Datos sobre cables a usar en antenas para banda ciudadana.

Cable coaxial     Coefic, velocidad        Atenuación en Db         ohms Impedancia

RG/58U                0,66                               0,98 por Mts.                 52 ohms

RG/8U                  0,80                               0,60 por Mts.                 50 ohms

RG/213               0,66                                0,60 por Mts.                 50 ohms

Se recomienda el cable RG/213  ya que tiene una buena malla de cobre y muy buena aislación, el RG/8U si tiene malla de cobre es muy bueno ya que tiene un coeficiente  de velocidad superior.

*********************************************************************************************************************************

LISTA  DE  FRECUENCIAS CANALIZADAS DE BANDA CIUDADANA

(EN NEGRO)  CANALES DE LLAMADA DX:    26,285Mhz,         27, 295       27,455Mhz      27,555Mhz todos en modo USB

Canales NORMALES  ch 19 medios 27,185 Mhz  ( Frecuencia para calibrar antenas )

Canal de emergencias  ch 9 medios  27,065Mhz

*****************************************************************************************************************************************
